自动旋转反冲洗二次滤网使用单位

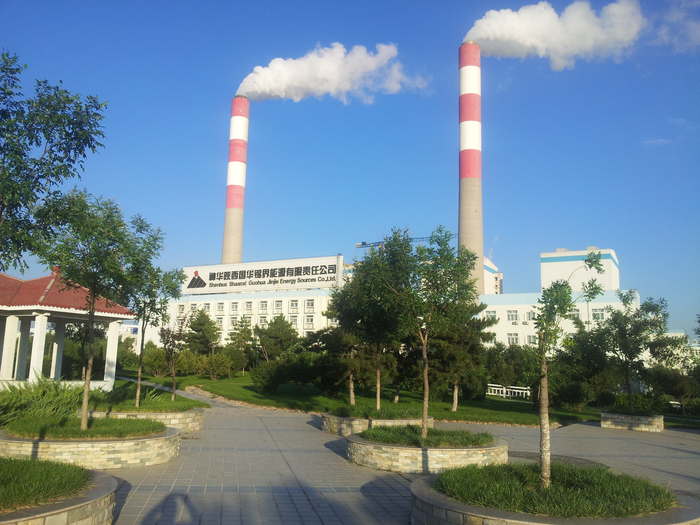

华电新能源桦川联生物质热电有限责任公司凝汽器循环水管道选用〖连圣华康牌〗自动旋转反冲洗二次滤网
一、自动旋转反冲洗二次滤网结构和工作原理：
1、自动强排污旋转反冲洗二次滤网结构：
主要由：①壳体、②电动旋转机构、③旋转不锈钢网芯，④差压变送器，⑤电动排污阀、⑥压力表、⑦PLC控制柜(留有DCS接口)等组合件组成。PLC控制强排污旋转反冲洗二次滤网自动排污系统，控制系统分三种控制 :可以实现现场手动操作、时间定时排污控制、差压自动化控制。例如：自动强排污旋反冲洗二次滤网排污时间控制的设置，主要考虑冷却塔填料老化脱落，或洪峰季节水源污染严重，水中含塑料薄膜及各种杂草等附作物多，主要考虑强排污旋转反冲洗二次滤网安全运行的可靠性，设计时增加了时间排污定时控制系统。我国现在水源污染严重，水中含塑料薄膜及各种杂草等附作物多，粘附力较强，我公司专门研发加装自动强排污反冲洗排污装置，解决了这一难题。自动强排污反冲洗二次滤网实现自动情况下，在二次滤网进水口上装有差压变送器，当水压超过设计质时，差压变送器将信号送给PLC模块，PLC指令启动旋转网芯的电动执行机构，同时打开电动排污阀排污。当差压值恢复至设计值时，PLC指令停止旋转网网芯电动执行机构，随后关闭电动排污阀，为单元化排污。为了对二次滤网实现安全保护，增设时间排污自动控制系统 ，设置排污时间为0∽99小时排污一次，当进入设计时间99小时点时，PLC指令启动旋转网芯电动执行机构，同时打开电动排污阀门排污，设计自动排污时间为3∽5分钟，当时间完成定时控制排污时 ，PLC指令停止旋转网芯电动执行机构，同时指令关闭电动排污阀，。时间排污可按此排污程序依次运行。
二、规格型号（参见附表）
规格型号 通径DN 壳体直径 二次滤网高度H 排污管径(mm) 附注说明
XEW—500 500mm 812mm 1400mm ф108×4 ①网孔直径2-20mm，水阻≤350mmH2O柱。
② 安装位置根据用户要求。
③ 结构外型尺寸保证通流量前提下，按用户要求设计。
④ 网芯转动速度按用户要求设计。一般控制在8转/分钟以下。
XEW—600 600mm 912mm 1450mm
XEW—700 700mm 1012mm 1550mm ф125×6
XEW—800 800mm 1112mm 1600mm
XEW—900 900mm 1212mm 1750mm
XEW—1000 1000mm 1312mm 1800mm ф219×6
XEW—1200 1200mm 1516mm 1900mm
XEW—1400 1400mm 1716mm 2000mm
XEW—1600 1600mm 2020mm 2800mm ф273×8
XEW—1800 1800mm 2424mm 3400mm
XEW—2000 2000mm 2524mm 3700mm
XEW—2200 2200mm 2724mm 4300mm
三、二次滤网的安装
1、安装措施:
（1） 我公司派技术人员到贵公司现场调研，贵公司循环水进岀水管相近排列，贵公司要求在加装二次滤网的同时要考虑加旁路，但现场空间满足条件，二次滤网加装在进水管道弯头顺水平管道上，可利用长度符合条件，按二次滤网的通流面积比计算，现场空间条件加装二次滤网和旁路条件符合。详细加装结构见附图(1)。
2、安装工期:
待停机以后，进行设备安装，切除确定位置的循环水管道，按宏庆公司的二次滤网尺寸进行现场管道修剪，将宏庆公司二次滤网进、出反向法兰与循环水进、出水管道对接焊好，把二次滤网装在其中间，上好垫片装好紧固螺丝。再把电动排污阀与强排污反冲洗排污槽出口法兰对接，将排污管道连接至地沟，另外按附图(1)所示连接安装旁路道及旁路阀门，一台二次滤网改造时间大约在五个工作日。
（3）施工方法有两种
①由贵公司负责安装，宏庆公司派技术人员现场指导安装，食宿贵公司负责。
②宏庆公司负责安装，改造所用相关辅材及工具(气割、电焊机)由贵公司负责， 安装费用另行计算。
3、供货范围：相关明细见附表。
电动强排污反冲洗二次滤网明细表
序号 产品名称 附注说明
1 电动旋转滤网型号 XEW700-3/0.6
2 排污管口径（mm） DN150
4 进、出口通径（mm） DN700
5 滤网孔径（mm） 3
6 滤网厚度（mm） 2
7 滤网材质 304
8 通流比 1：2.7
9 减速机型号 BWY3322-187-0.55KW
10 减速机功率/电压 0.55KW/380V
11 减速机电机绝缘等级 B级
12 减速机电机防护等级 IP44
15 反冲洗用水量 3%额定水量
16 电动排污阀型号 LQ30-1/200
17 差压开 DPS100A
18 排空阀通径及型号 D941X-10DN20
19 放尽阀通径及型号 Q41F-16 DN50
20 防振压力表数量 1只
21 滤网壳体材质 Q235-B
22 PLC电控箱 500×400×20
四、自动旋转反冲洗二次滤网验收报告
 |
