胶球清洗装置(全自动凝汽器胶球清洗装置)安装用途有哪些?

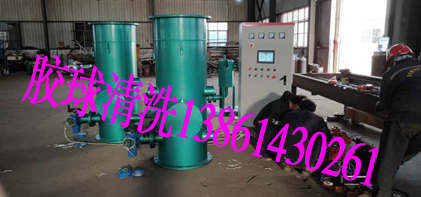

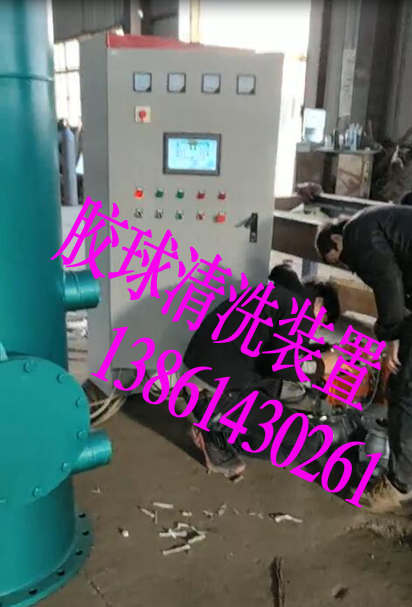

做凝汽器循环水系统的生产厂家都知道,胶球清洗装置(全自动凝汽器胶球清洗装置)未安装的情况下,非常不值得的,也是不应该发生的,更是可以避免的。那么由于凝汽器循环水系统先天设计原因,凝汽器循环水系统胶球清洗装置使用时间过长,收球网收球效果差,已无法彻底清洗凝汽器冷却管内表面结垢,已经直接影响到凝汽器换热冷却效果,同时还影响到机组安全经济运行。目前需要换胶球清洗装置(全自动凝汽器胶球清洗装置),连圣华康牌胶球清洗装置收球率≥95%。连圣华康牌胶球清洗装置既节省了人力、物力,又能实现全自动在线节能经济运行。 胶球清洗装置(全自动凝汽器胶球清洗装置)工作原理: 选用合适的胶球,将胶球从装室手孔处投入装球室内,投球数量为凝汽器冷却水管数的10%左右。先打开收球网的管线投球阀和收球阀,然后启动胶球泵,再打开装球室上的放气阀,排完装球室内的空气,关闭排气阀,当水流正常运行时慢慢打开装球室的切换阀,不宜过猛的切换(易堵球),胶球在循环水流的带动下进入凝汽器水室。胶球在循环水进出口压力差的作用下洗刷冷凝汽器却管内泥沙污物,对冷却管内进行一次抹擦,使凝汽器冷却管内壁泥沙污垢随着水流带出,胶球经循环水的带动下进入收球网,在收球网阻拦下,将胶球有效分离出来,再经胶球泵打入装球室重新送入送球管线,按此规律往复循环对凝汽器冷却水管进行连续清洗。清洗时间长短由使用厂家根据运行实际情况确定。 胶球清洗装置(全自动凝汽器胶球清洗装置)组成: 1、自动反冲冼二次滤网:自动反冲冼二次滤网是冷却水净化装置的主要设备之一,它可以清洗大于5㎜以下的一切杂物,能保证胶球畅通无阻在凝汽器冷却管内正常运行,自动反冲冼二次滤网起到了关键作用。自动旋转反冲洗二次滤网结构形式如自动反冲冼二次滤网使用说明书上的图样所示:它主要由:(1)壳体(2)不锈钢网芯(3)传动机构(4)减速机(5)强排污装置(6)排污阀(8)差压变送器(7)引射流装置等部件组成。 2、内置斗式收球网:收球网是胶球清洗系统中的关键设备,它安装在凝汽器循环水的回水管段上,它的作用是把胶球从冷却水中有效分离出来。我公司设计的内置斗式收球网,。它克服了栅板式收球网的漏球、跑球、切球等缺点,操作方便,收球率高,经济效益好。 3、电动装球室:装球室是胶球清洗装置中用于装球、点球、取球、存储球,观察胶球在管线里运行情况的装置。它由外壳、漏斗、切换阀、放气阀、放水阀、电动执行机构等部件组成,并配有观察窗,便于观察胶球的运行。 4、胶球输送泵:它是胶球系统中使胶球进行不断循环的动力设备,该水泵是一个专用无障碍离心泵,其叶轮由两片叶片构成管状通道,它具有不堵球、不切球和对胶球磨损力小等优点。 5、电动分汇器:分电动汇器就是一个三通阀,通过导向板的切换可使胶球进入需要清洗的一侧凝汽器中工作。一般一台机组需两台分汇器,其进岀口通径为DN100。 PLC自动控制: 胶球清洗装置(全自动凝汽器胶球清洗装置)靠PLC模块自动化控制,电动二次滤网在进水口配有差压变送器。当电动二次滤网网面通流面积减少时,达到设计差压值时,差压变送器将信号传送给PLC,PLC模块指令启动电动二次滤网传动机构,同时打开电动排污阀进行排污。当差压值恢复时,差压变送器将信号传送给PLC模块,PLC模块指令停止电动二次滤网旋转,关闭电动排污阀。PLC同时配有时间实施计划,二次滤网可设置二级时间保护,时间设计范围可以设置10-999小时自动排污一次。 PLC自动胶球清洗装置控制方式: PLC首先指令关闭装球室阀门,关到后PLC指令打开左侧电动投球阀(1)电动收球阀(2),开到后将信号传送给PLC,PLC指令启动胶球输送泵。30秒后PLC指令打开装球室切换阀,胶球清洗装置进入正常运行状态。PLC可设置清洗时间,清洗时间由使用厂家根据运行实际情况设定(30--50分钟),当自动清洗时间完成后,PLC指令关闭装球室的电动阀门,30秒后关闭电动收球阀(2),60秒后关闭电动收球阀(1),30秒后切换电动分汇器方向,PLC进入右侧清洗状态:PLC指令打开电动球阀(3),30秒后打开电动球阀(4),30秒后再打开装球室电动阀门,自动清洗时间完成后, PLC指令关闭装球室电动阀门,30秒后指令关闭球阀(4),60秒后指令关闭球阀(3),10秒后指令停止胶球泵运行。本次运行为单元化清洗。 胶球清洗装置(全自动凝汽器胶球清洗装置)改造注意事项: 1、在胶球清洗装置(全自动凝汽器胶球清洗装置)安装前要对凝汽器冷却水管进行一次彻底清洗。 2、收球时确保凝汽器系统循环水进水压力≥0.12Mpa; 3、根据贵公司实际情况,停机改造,改造工期大约需要七个工作日。 胶球清洗装置(全自动凝汽器胶球清洗装置)优点说明: 1、使用【连圣华康牌】的凝汽器胶球清洗装置,在机组不停机时可对凝汽器实现全自动在线清洗,能有效保持凝汽器冷却管内壁清洁。 2、大大增加了凝汽器冷却管的使用寿命,延长了机组大、小修周期。改造工期及合作事宜:改造工期7个工作日安装时供方派技术人员现场指导安装。 |
