胶球清洗装置-冷凝器自动在线胶球清洗装置安装与应用？
胶球清洗装置-冷凝器自动在线胶球清洗装置安装与应用？正常每台机组冷凝器配置一套胶球清洗装置系统。
用途：冷凝器自动在线胶球清洗装置是借助水流的作用将大于冷凝管内径的胶球挤进冷凝器，对冷凝管进行擦洗，维持冷凝管内壁清洁，保证冷凝器设计的换热效率不下降，从而维持冷凝器的端差和汽轮机背压；同时避免冷凝管内壁腐蚀，改善运行条件，延长机组寿命。
冷凝器自动在线胶球清洗装置设备性能要求：
冷凝器自动在线胶球清洗装置应保证安全可靠，所有传动机构应灵活可靠，胶球清洗装置投运时，应保证所有胶球在冷凝器水室中分布均匀的进入冷凝器中，对管子内壁进行有效的清洗。机组在正常运行条件下，投运胶球清洗装置应能保持冷凝器内壁的洁净，清洁系数为0.9以上。
系统采用PLC控制。在收球网板前后压差达到预设值时自动收球并反冲洗网板，反冲洗完后自动回到运行状态，在收球网板前后压差达到预设值时自动紧急反冲洗的同时发出报警信号，以保证系统安全高效地运行。
胶球清洗系统能在设计的循环水量下连续运行，收球半小时的收球率在95％以上。投标方胶球清洗装置的收球率测试方法：在循环水量满足设计要求的情况下，投球运行1-2小时，收球半小时，收回胶球数与投入胶球数之比。
收球网按活动格栅式收球网设计。收球网的水阻不大于250mmH2O，收球网网板的驱动装置选用智能一体化电动执行机构，同时采取预紧措施，防止网板在水流冲击下振动。
胶球具有一定硬度并富有弹性，胶球的气孔均匀、孔间连通吸水性强，湿态胶球的比重与水相近，胶球在进入水室后从水室底部至顶部分层均匀悬浮，从而保证能清洗底部至顶部的每一根冷却水管。在水温5～33℃运行时，胶球球径涨大不超过0.5mm，且在运行期间保持稳定，以防止胶球堵塞冷却水管。使用期内不老化，运行中胶球直径比冷凝器换热管（冷凝器换热管规格：φ25×0.7（1））的内径大1～2mm。投标方推荐的运行模式及目前投运胶球清洗设备的使用情况为：胶球系统每天投入运行一次，每次清洗１-2小时，收球半小时。胶球应具有回复性能好、密度均匀的性能， 24小时连续运行工况下的使用寿命为4-6周。
投运胶球的数量根据每根冷凝管每小时通过的胶球数量为12个计算。通常为单侧冷凝器数的8%～14%。
执行机构具有足够的传递扭矩和推力，在网板前后压差达到*大并且电源电压在许可范围的下限时仍然能够正常工作。在网板压差达到*大值时，手动打开、关闭网板只需单人即可操作；在手轮操作结束后，系统能够自动转为电动控制操作；手动操作的机械部分和电动执行机构的设计应遵循的原则是：在手轮操作时或者在执行机构开始动作时既不会给操作人员造成危险也不会损坏设备。驱动机构不仅要有力矩保护开关，还要有可调整的行程控制开关以防止开、关操作超过允许位置。
胶球循环泵应有足够的扬程和流量，泵进口连接管严密，以保持胶球正常运行，胶球输送至冷凝器进口水管处逆水方向布置，每根进水管处设置两根注球管以保证胶球在冷凝器水室中均匀分布。
装球室设有电动切换阀和可供排气和排水的管道，进水处设有止回阀片，防止水和胶球倒流。

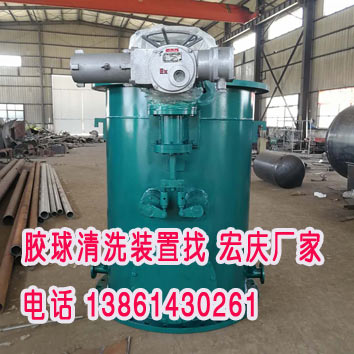

冷凝器自动在线胶球清洗装置中装球室的切换阀为电动控制，能够实现收球、运行和换球的三种功能，智能一体化电动执行机构灵活、方便，阀门不卡球。
要求胶球循环泵及胶球装球室布置在同一基础，两者之间的连接管道由投标方负责设计供货。
胶球泵、装球室、收球网允许布置在0米层，不影响收球率。
冷凝器自动在线胶球清洗装置设备制造要求：
冷凝器自动在线胶球清洗装置大修周期为5年。胶球清洗装置的寿命不低于30年，能够满足连续运行时间为15年。收球网的设计应具有良好的水力特性，保证胶球不跑球。收球网为格栅式 型结构，垂直安装在冷凝器冷却水出口管上，收球网长度不大于 2350 mm，收球网为格栅式，网板采用组装式结构。两只收球网对称布置。
收球网在非投运时，其收球格栅网板应设置在反冲洗装置，收球室设置人孔以便于检修。收球网及壳体应有足够的刚度不变形、各转动部件保证转动灵活、不卡涩。
设备制造加工和组装应符合图样及技术条件要求。设备承压部件的施焊必须由合格的焊工担任。各部件表面、通道、孔眼均应平滑无毛刺。
收球网网板为格栅结构，全部采用手工安装，螺栓固定，整个网板迎水面无焊接以避免应力和变形的产生，同时避免由于焊接带来的耐腐蚀性能下降。网板与筒体接触处圆滑，收球状态时的*大间隙不超过4 mm。根据胶球尺寸和水流情况选用*佳网板栅距，以防漏球和卡球。
齿轮设计及加工符合DIN EN ISO9001 和国标的的有关规定，啮合良好，工作平稳、噪音低。胶球清洗装置中的滑动轴承和滚动轴承符合DIN EN ISO9001 和国标的有关规定。外购件都有产品质量合格证。
冷凝器自动在线胶球清洗装置设备材质要求
冷凝器自动在线胶球清洗装置设备主要零部件所用的钢材和焊接材料具有质量合格证书，符合相应的材料标准。各部件表面、通道、孔眼均应平滑无毛刺。
配供辅助设备的要求
(1)冷凝器自动在线胶球清洗装置系统应由下列部分组成：
(a) 具有电动执行机构的胶球装球室和电动再循环泵。
(b) 具有电动执行机构的收球网压差测量和控制系统。
(c) 具有电动和手动的阀门、附件、胶球分配器及附件。
(d) 胶球。
(e) 就地/远方操作控制柜及与之相关的控制设备。
(2)胶球再循环泵：
(a)电动机驱动、卧式、单级端部吸入式，垂直中分面的胶球再循环泵，泵的叶轮和壳体之间的间隙应能够满足胶球的通流。
(b)胶球再循环泵的流量和扬程应满足胶球循环的要求并留有一定的余量。
(c)泵与电动机应配供统一的共用底座，并配供泵-电机之间的联轴器及其护罩。
(3)装球装置：
(a) 每个装球装置在保证正常装球数量时，其贮存容积留有一定的裕度，装球室的具体容积为24L。
(b)装球室的布置位置和进出口连接管应保证胶球的分布均匀和不发生堵球。装球室的进出口连接管采用法兰连接，并配有球阀，装球室应设有排水和放气用的阀门。
(c) 胶球清洗装置应配供用来控制胶球的发送和停止的电动驱动装置。
(4)阀门：
（a）胶球清洗装置系统应使用带法兰的球阀、闸阀。
（b）电动球阀上装开度指示器，以及开启、关闭位置的限位装置。
（c）不论用电动还是手动操作，阀门不操作时，应能自锁。
(5)收球网：
每个收球网应有两端的法兰和反法兰，带铰链的人孔门，测量压差的接头，带法兰的出球口网板及电动驱动装置。 |
