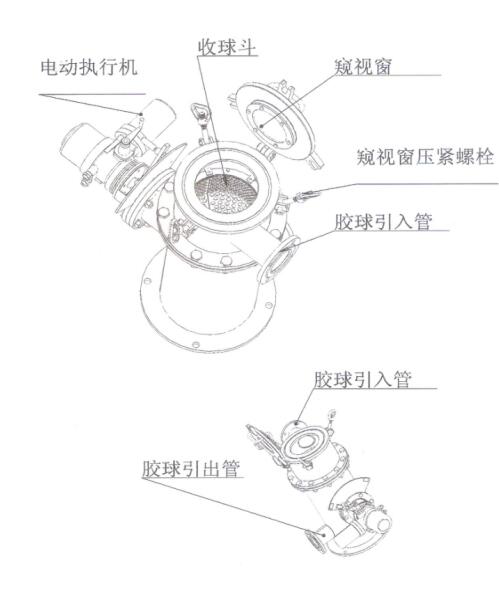

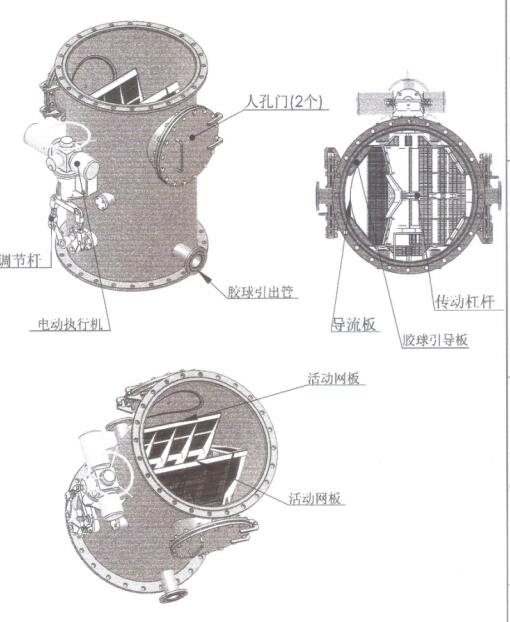

胶球清洗装置改造使用电动排污旋转式二次滤网说明?在胶球清洗装置受到重视及用户使用的经验分析。电厂2×200MW机组原来的胶球清洗装置,自投运起收球率直在30%左右,经原制造厂多次整改造,收球率还是在30%左右;电厂经多方考察,选中我公司,经我公司实地考察,根据该厂凝汽器的工况设计制造了SFG收球网,安装上后经调试,一次收球率97%,自投运至今收球率一直保持在96%以上。电厂2×300MW机组原来的胶球清洗装置的情况与电厂一样,经我公司改造了收球网和对凝汽器堵死角改造后,收球率达到90%以上。 循环水电动排污旋转式二次滤网是保证凝汽器正常运行的重要设备,安装二次滤网应能达到如下效果:⑴运行水阻小,不影响机组的正常运行。⑵排污干净。⑶排污时循环水量损失小。⑷操作、维修(护)简单。 目前电厂使用的电动排污旋转式二次滤网较多,但大多是固定网芯,排污形式为排污槽转动的二次滤网。固定网芯形式有圆锥筒形、球面形、锥梯形。圆锥筒形有的用隔板圆锥筒等分成8等分或12等分,有的不等分。锥梯形的是在滤网筒体直径内做成多个锥梯形网芯,来增加网芯的通流面积,以上几种网芯,相同机组滤网相同直径的情况下锥梯形网芯的滤网通流面积*大,相对运行水阻*小,相对讲在相同的运行小阻下锥梯形网芯的滤网体积*小,锥梯形网滤网排污时排污槽转动形式有:排污槽连续转动和排污槽等分转动。排污槽连续转动排污的二次滤网,排污时一直绕网芯转动几圈后,排污结束。排污槽停止转动,排污槽等分转动的二次滤网,当排污槽转到网芯等分区时,排污槽停止转动几十秒后排污槽再转动到下一个等分区,如此对每个网芯进行排污,直至所有等分区全部排污干净。 以上结构形式的电动排污旋转式二次滤网都有优缺点,不论是什么网芯都是钢板冲孔制成的,冲孔网板的开孔率是0.4-0.5。而二次滤网的水阻主要是网板的水阻(网芯板的开孔数与网芯的出水流向,开孔面积再多,但出水流向受阻,运行水阻不能减小,出水流向也是影响水阻的主要原因之一)。 我公司结合以上电动排污旋转式二次滤网网芯形式各排污方式,研究设计了新型的网芯形式和排污槽的二次滤网: 1、电动排污旋转式二次滤网网芯有多个圆弧形单独网芯和安装在内部的锥形网芯及内部圆弧网芯组成,这样增加了开孔面积,由于网芯为圆弧形,水流通过网芯孔无明显的弯曲流向,水流呈流线型,局部阻力损失小,网芯无死角,排污效果好。 2、网芯总的开孔倍率(网芯板上总的开孔面积与滤网进口面积之比)3-5倍,网芯运行水阻小。 3、排污方式采用连续排污和等分排污,根据循环水质选择排污方式,水质干净时用连续排污,水质较差时用等分排污。 4、排污槽上没有涡流发生板,无论是连续排污还是等分排污,当排污槽覆盖到每个网芯单元口时,排污槽两侧的涡流发生板产生涡流,可以对相应的网芯单元形成水力密封,起到对该网芯单元集中排污的作用,使排污彻底干净。 5、在控制上设有差压时间互动的方式,排污槽转动过程中,超后扭矩时,排污槽会自动反转,所有主要传动件都不与循环水接触,密封采用机械密封和多道低压密封,确保密封可靠。电动排污旋转式二次滤网排污槽的转动采用特制的*用电动执行机来实现,执行机运行可靠,无需维护。 |
|
|
